Okapové
systémy

Okapové systémy

Chytře navržené okapové systémy a doplňky zajišťující snadnou montáž a vysokou životnost.

Systémy 280/90 a 330/100

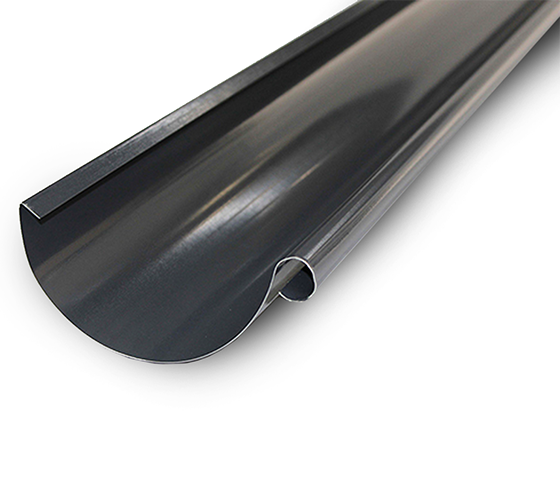

Žlab
Žlab je základní prvek okapového systému, slouží ke sběru vody ze střešní plochy a jejímu odvedení do okapového svodu.
Systém 280/330
Čelo žlabu
Čelo žlabu uzavírá a těsní koncovou hranu okapového žlabu.
Systém 280/330
Žlabová spojka
Spojka slouží k pevnému spojení okapových prvků. Zároveň umožňuje diletaci vytvořeného spoje. Zajišťuje se pomocí „Z“ pojistky, která je součástí.
Systém 280/330
Žlabový roh 90°
Prvek umožňující vedení okapového žlabu okolo rohů budovy.
Systém 280/330
Žlabový kout 90°
Prvek umožňující vedení žlabu okolo koutů budovy.
Systém 280/330
Žlabový hák
Slouží k uchycení žlabu k okapní hraně střechy. Udrží velké množství vody, sněhu a ledu, které se ze střechy sesouvá na okapový žlab.
Systém 280/330
Žlabový hák čelní
Slouží k uchycení žlabu k okapní hraně střechy. Udrží velké množství vody, sněhu a ledu, které se ze střechy sesouvá na okapový žlab.
Systém 280/330

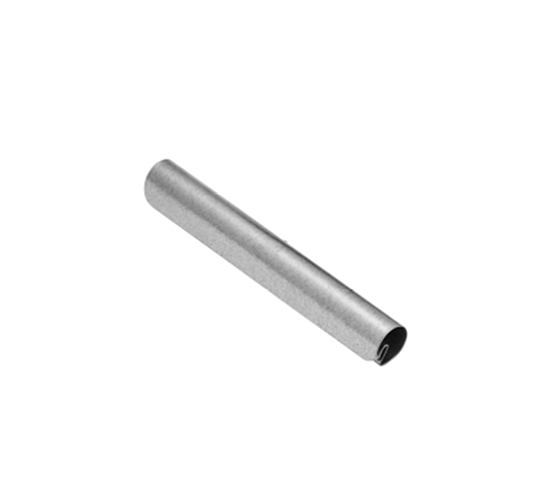

Spojka žlabu do naválky
Pomocný prvek ke spojování prvků žlabů a příslušenství.
Systém 280/330
Žlabový kotlík
Svádí vodu z okapových žlabů do okapových svodů.
Systém 280/330
Koleno svodu 60°
Příslušenství okapového svodu.
Systém 90/100

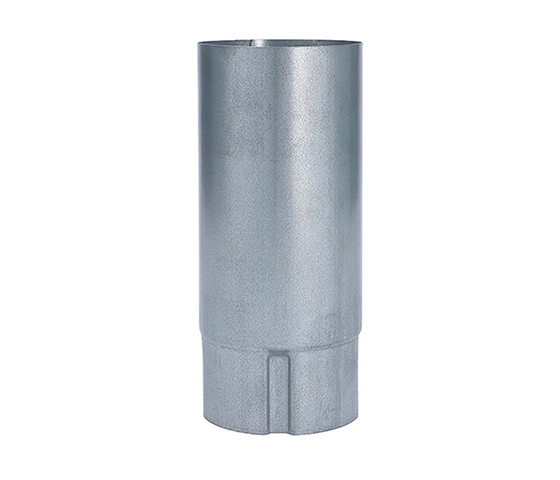

Svod
Svádí vodu ze žlabového kotlíku směrem k zemi.
Systém 90/100
Výtokové koleno
Odvádí vodu ze svodu na zem.
Systém 90/100
Držák svodu
Slouží k upevnění svodu na zeď nebo fasádu budovy. Obvykle se používají 2 kusy na jeden svod.
Systém 90/100
Sudová odbočka
Příslušenství ke svodu.
Systém 90/100
Přípojka k zemnímu sběrači srážkové vody
Spojuje okapový svod s kanalizačním systémem.
Systém 90/100
Okapový systém
Zlabový hák 750 N

Okapový systém 280 a 330 s klasickou naválkou. Je určen pro nové montážní projekty nebo pro renovace.

Žlabový hák je navržen a vyroben ve dvou typech a třech velikostech tak, aby odpovídal Evropskému standardu EN1462. Nosnost háku je minimálně 75 kg.

Povrchová úprava

SunClear
lesklý
povrch

SunClear

Superpolyester



RainDrop

PrinTech
potisk


PrinTech ukazka

Magnelis®



MagneZinc

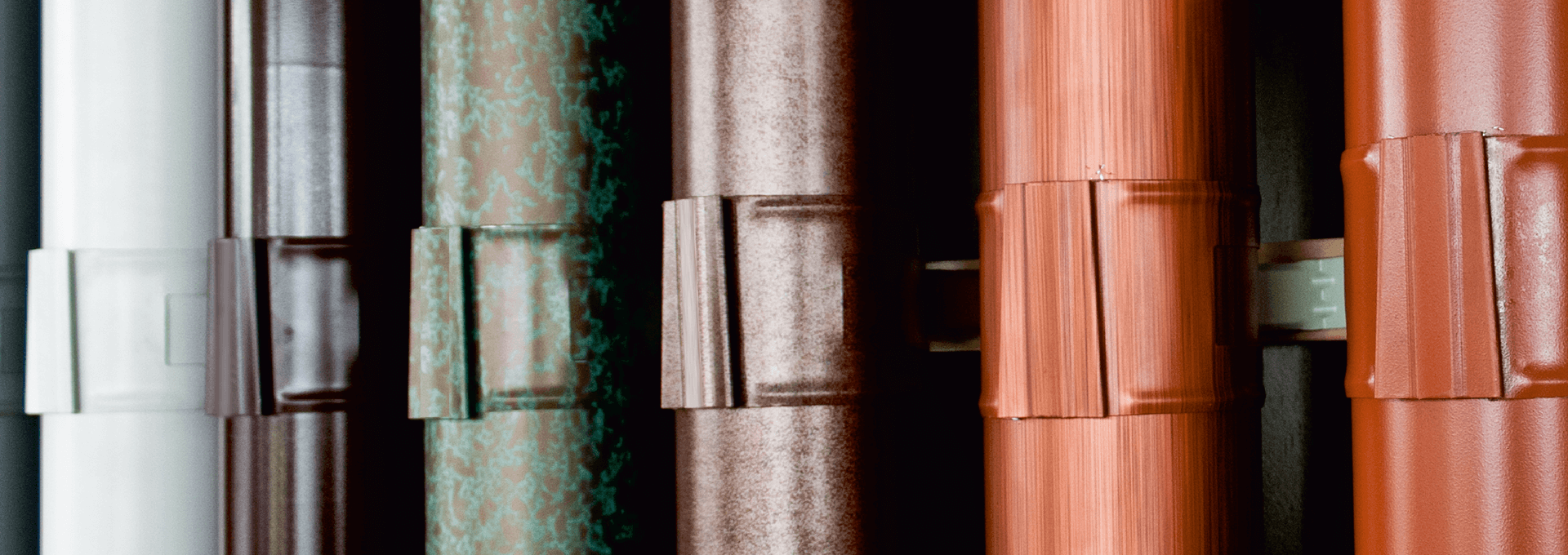

Barevná škála

RAL
9005

RAL 9005

RAL
7016

RAL 7016

RAL
8017

RAL 8017

Hairline Copper


Hairline Copper

Korten


Korten

Weathered


Weathered

Magnelis®


MagneZinc







Řez materiálem

Druh materiálu: Galvanizovaná ocel s lakovanou úpravou
Antikorozní vrstva: zinek nebo Magnelis®
Síla jádra: 0,6 mm
Barevná lakovaná vrstva:
(Oboustranné lakování)		 Superpolyester 35+35 µm | PrinTech 35+15 µm (spec. barva)
Ochranná vrstva Pozink 275 g/m2 | Magnelis® 120 g/m2



Výhody lakované vrstvy Superpolyester:

Výhody lakované vrstvy Superpolyester:

Vysoká časová stálobarevnost

Vysoká odolnost proti poškrábání

Slouží i jako další antikorozní vrstva

  Hliník
Síla jádra 0,70 mm
Barevná lakovaná vrstva Polyester 25+25 µm



Řez materiálem

Technické specifikace

Okapový systém 280/90 a 330/100

  Síla jádra 0,60 mm Síla jádra 0,70 mm
Povrch Magnelis® Superpolyester PrinTech SunClear
Typ materiálu Galvanizovaná Lakovaná galvanizovaná ocel Hliník
Zinková vrstva ZnMg: 120 g/m2 275 g/m2 275 g/m2 -
Povrchová úprava - Superpolyester 35+35 µm PrinTech 35+15 µm Polyester 25+25 µm
Barvy dle RAL Magnelis® 9005, 8017, 7016 Hairline Copper, Korten, Weathered Alu 7016, Natur
Záruka 20 LET záruka 15 LET 10 LET 20 let záruka
Předpokládaná životnost 100 LET ŽIVOTNOST 100 LET ŽIVOTNOST Životnost 60 let 100 LET ŽIVOTNOST




Raw Power

Díky široké škále surovin poskytuje pohodlné řešení pro každého a pro každý typ projektu, přičemž splňuje všechny specifikace a požadavky plynoucí ze záruky na životnost a estetiku.

Alu Power

Antikorozní, lehký a odolný materiál, který má životnost přes 50 let. Je odolný vůči agresivním povětrnostním podmínkám. Hliník je 100% recyklovatelný. Nevznikají náklady na jeho údržbu, je ekonomickým materiálem vzhledem k jeho dlouhé životnosti. Jedná se o pružný materiál, který poskytuje více možností použití a může být kombinován s jinými typy kovů.

Magne Power

Přírodní materiál, který získává svůj ušlechtilý vzhled v průběhu času. Kombinace zinku a hořčíku zajistí odolnost a antikorozní ochranu. Slitina zinku a hořčíku je spolehlivější a stabilnější, což snižuje ztráty zinku a poskytuje pozoruhodné samoochranné vlastnosti.

Steel Power

Lakovaná zinková ocel je referenčním kritériem v oblasti plechových krytin. Diky své trvanlivosti a širokému rozsahu barev se řadí mezi nejvíce používaný materiál pro výrobu plechových krytin.
